Pasidaręs stiprintuvą su TDA7294, po kelių mėnesių darbo sudegė :O Nusprendžiau gaminti kitą stiprintuvą. Kurį laiką mąsčiau apie MOSFETus, tad nusprendžiau padaryti stiprintuva su jais.
Pasidaręs 100W stiprintuvą su TDA7294, po kelių mėnesių darbo sudegė :O Nusprendžiau gaminti kitą stiprintuvą. Kurį laiką mąsčiau apie MOSFETus, tad nusprendžiau padaryti stiprintuva su jais.
Schema neatrodo labai sudėtinga:
Originalioje schemoje, stiprintuvo galingumas prie 8 omų apkrovos siekia 100W RMS (Root Mean Square), bei 160W RMS prie 4 omų apkrovos. Stiprintuvo netiesiniai amplitudės iškraipymai siekia 0.1%. Pralaidumo juosta 4Hz – 96KHz ir yra ribojamas filtrų sudarytų iš C1, R1 ir C2 R2. Tranzistoriai T1, T2 sudaro pradinį diferencinį stiprintuvą, jam 1mA srovę nustato R3 rezistorius. Įėjimo jautrumas yra 1.2V.
Aš naudojau 4 galinius MOSFET’us (po 2 ant peties) tikėdamasis daugiau galios (šiek tiek sukėliau maitinimą) ir patikimumo.
Naudojau šias detales:
- C1 = 2,2 uF
- C2 = 330 pF
- C3 = 100 nF
- C4 = 100 uF
- C5, C6 = 68 pF Keraminiai
- C7 = 100 nF 250 V
- R1, R3 = 47K R2 = 2.2K
- R4, R5 = 3.9 K
- R6 = 1 K
- R7 = 27 K
- R8, R9, R11 = 470 omų
- R10 = 10 K
- R12, R13 = 470 omų
- R14, R15 = 0.33 omų 5 W
- R16 = 10 omų 5 W
- T1, T2 = 2N5401, ZTX558, BC556B
- T3, T4 = BF470, MJE350, 2SB649
- T5, T6 = BF469, MJE340, 2SD669
- T7 = IRFP240
- T8 = IRFP9240
- P1 = 2,5K
- F1, F2 = 5 A
Maitinimo schema taip pat nėra niekuo ypatinga. Aš naudojau 250W transformatorių, kurio antrinė apvija suvyniota 1,6 mm skersmens variniu laidu. Antrinės apvijos įtampa 2x 42V (išlygintos +/- 60V).
Viską dariau iš naujų detalių, todėl viską sulitavęs iškart nebijodamas jungiau prie maitinimo. Tiesa, pradžioje jį maitinau tik +/- 40V. Viskas veikė nepriekaišingai 🙂
Problemos prasidėjo kai pradėjau kelti maitinimo įtampą. Prijungus prie +/- 60V “nukepė” visi 4 galiniai MOSFET’ai &|
Nusipirkau dar 4 naujus MOSFET’us ir visus likusius tranzistorius, bet dėl atsargumo, pajungiau tik 2 galinius MOSFET’us. Vėl “nukepė”… Pradėjau galvot, kad kažką reikia keist schemoj. Taigi, nusprendžiau padidinti R8, R9, R11 iki 470 omų ir C8, C9 iki 68 pF. Pajungiau du likusius naujus MOSFET’us ir viskas veikia 🙂 Vėliau nusipirkau dar 2, kad būtų 4 8) Taigi, sudeginau “tik” 6 galinius MOSFET’us ir dar keletą kitų, bet rezultatas pasiektas…
Kad būtų galima išvengti nuostolių, pirmą kartą jungiant stiprintuvą, patarčiau nuosekliai kiekvienam maitinimo poliui (+ ir -) prijunkti varžas (maždaug po 47 Omų ar pan.), kad esant klaidom nenulėktų galiniai tranzistoriai. Jei taip prijungus viskas gerai, tada galima bandyti jungti be varžų.
Padarius šį stiprintuvą, jam reikia nustatyti ramybės srovę. Norint nustatyti ramybės srovę, pajunk ampermetrą nuosekliai teigiamam ar neigiamam maitinimo poliui. Potenciometrą P1 nustatai taip, kad ramybės srovė nebūtų didesnė nei 100mA. Jei bus mažesnė, tai stiprintuvui tik lengviau 😉
Prieš pajungdamas akustinę sistemą, pamatuok ramybės metu esančią išėjimo įtampą. Ji neturėtų būti didesnė nei 50mW.
Originalios schemos montažinė plokštė (žinoma aš ją šiek tiek pakeičiau – MOSFETų nelitavau į plokštę):
Stiprintuvą sumontavau sename kompiuterio korpuse:
Kiekvieną galinį tranzistorių aušino nemažas radiatorius, tačiau to nepakakdavo – klausant nemažu garsu jie užkaisdavo. Nusprendžiau priverstinai cirkuliuoti orą ventiliatoriaus pagalba. Žinoma, tai nėra labai geras būdas, nes ventiliatoriaus garsas yra girdimas, klausant mažu garsu… Dėl šios priežasties aš panaudojau automatinį aušintuvo valdymą:

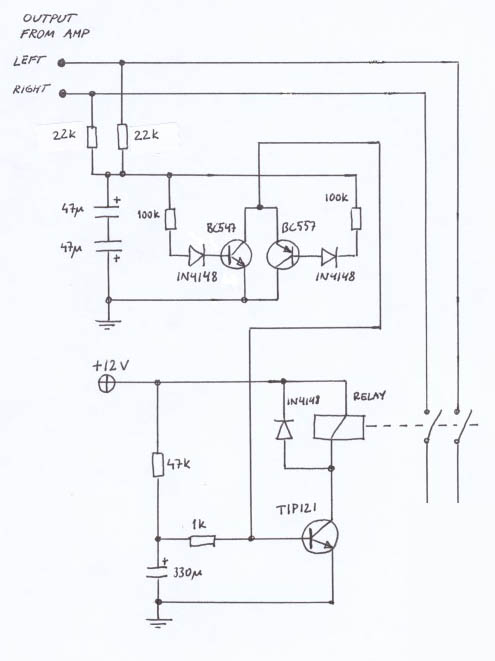

Paduoti signalą tiesiai į akustinę sistemą, be jokios kontrolės, būtų neprotinga. Prijungiau papildomą schemą, kuri ,įjungus stiprintuvo maitinimą, akustinę sistemą prijungia tik po keliu sekundžių, bei atjungia ją, jei išėjime atsiranda nuolatinė įtampa (stiprintuvo sudegimo atveju apsaugos akustinę sistemą).
Apsaugos schema maitinau nuo atskiros transformatoriaus antrinės apvijos. Minusas turi būti bendras su stiprintuvo “žeme” (GND). Apsauga veikia tikrai gerai. Vietoj TIP121 naudojau TIP122.
Žinoma, stiprintuvui reikalingas ir tembrų blokas. Kolkas dar normalaus neprijungiau, bet šioks toks yra…
sveikas. sio stipriaus suderinimas yra sudetingas ar ne ?
noriu pasidaryti pirma mosfetini stiprintuva. nes mikruskes jau pabodo.
Nieko sudėtingo čia nėra. Svarbiausia suderinti ramybės srovę. Šį stiprintuvą dariau irgi todėl, kad mikroschemos pabodo :0
kokius tu jam pakitimus darei ? ir kokia mazdaug jo savikaina?
beto galesi parasyti visa derinima nuo a iki z
As esu pasidares 6 kanalus sio 160W stiprintuvo,cia nera sunku padaryti ,sudertyt,tik reikia atidirbti .:)Vienas kanalas 35LT.Jungi ampermetra per +pety nustatai 30-100ma ir stebi pasilus tranzams ramybes srove kyla jei pakyla virs 100ma,sumazini ir taip darai kol nekils.Geriausia mazesne srove nustatyt pvz 30-50ma tai tada daug saugaiu bus ,nes kartais suderini 100ma.Atrodo gerai pagroji apkrova pakaista ramybes srove zaiuriai pakyla ir nueina saibom tranzai 🙂
o kokius tu padarei pakitimus? nuo dotos schemos ir jei nesunku gali parasyti montazines plokstes ismatavimus nes nezinau kokio dydzio daryti. beto 160W tai rms galia
as nieko nekeiciau ,nebent ant peties tranzu daugiau dejau.Montazine tokio dydzio kaip duota spauzdini tokio dydzio.Taip 160W RMS taip.
Na aš padidinau kai kurias varžas. Galia pas mane didesnė, nes padidinau maitinio įtampą (galia gal net didesnė nei 200W).
Dovydai ,tau veikia apsauga sakei ta nuo DC isejime?As padriaau dejau tip122 tai padavus nuolatine atjungia rele ,padavus kitama 50Hz irgi atjungia ,padavus muzika irgi atjungia,bet ka galima uztrumpyt gnd ir ta varza 22K ir atjunks.Kas gali but blogai?Shema tikrai gerai nubraizyta nera klaidu?Kur tave galima rast kad pasneket ?Mirc sedi as sedziu #elektronikai niku electromen.Beje pajungus yra desla ,rele ysijungia po keliu sek .
na po savaitgalio gal bandysiu susirinkti si stipriu kolkas panaudosiu 42v ytampa nuolatine. tai vot noriu issiaiskint su suderinimu viska iki galo kaip kur.
tai va surinkus stipriu reik pajunkti jam maitinima suprantu jokio signalo duot nereikia.
bet kaip su tuo multimetru ji reik junkti vietoj garsekalbio ar nuosekliai su garsekalbiu na zodziu gali smulkiai paaiskinti nes su mosfetais pirma syk susidursiu
Pasidarai plata,sulituoji idealiai kad klaidu nebutu niekas nesprogtu.Garsekalbio nereikia junkti derinant ir paduoti signalo nereikia.Pjungi dvipoly maitinima ir per + ar per – pajungi ampermetra.O zemes laidas pajunktas y shema.Dar galima det per + ir – pety saugikly pvz 0.5A arba varza 10ohm 0.5-1W (jei kas blogai bus sujunkta isaugot galit tranzus sweikus).Pajunges per viena pety ampermetra (galima naudot du ampermetus per abi petis smagiau butu ,bet aina ir su vienu).Ta potenca derinimo nusukti y 0 ohm tai yra y maziausios warzos padety.ir yjunkti y tinkla trafa.Turi iskart ampermetras rodyt 10ma.Paimt atsuktuva ir palengva sukt potenca turi pradet kilt srove -jei uzsukus beweik iki galo nepaklis -atsuki atgal ir ieskai klaidos shemoi.Jei kyla uzsuki ant kokia 50ma.Ir lauki pasils tranzai prades kilti srove ,reikia suderyt kad nekiltu pakyla numazini.Paskui suderinus 30-100ma srove ramybes stebint ampermetra pasijungt stipreka su apkrova pagrot kad jis pakaistu paziuret ar kyla ramybes srove jei pakyla daugiau 100ma numazint geriausia padaryt 30-50ma saugiau bus.Suderinus ismatuoti isejime be signalo kokia ytampa ,ji neturi virsyti 55mv.Beje derinant ant galiniu radikai butini.
tai zodziu imu amper metra nustatau ant amperu padeties viena laida jungiu prie plius isejimo i garsekalbi o kita prie +55 voltu o po to prie -55V na aiku ir tada suderini ramybes srove. taip supratau su multimetro pajungimu? 😀
beje tu neturi chemos kurioje butu parodyti elemantai ant montazines jau sulituoti, tuomet lengviau lytuot maziau vilties klaida padaryt
Valdai nepainiok!Tu esi isvis stipra tweres?Maitinima zn dvipoly?Dvipolyje maitinime Yra :pliusas,minusas,ir zeme (graund).Trys maitinimo laidai.Graund laida jungi y stipro shema jo nejudini.Lieka + ir -.Tai nepajungus siu laidu dvieju imi ampermetra ampermetro + jungi y maitinimo +.O ampermetro – jungi y shema stipro .Na jei antro ampermetro nejungi maitinimo – prijungi y shema.Ir jokiu ampermetru ant isejimo!Sitaip sujungus (beje kaip minejau gali pries maitinimo +ir- dar pajunkt varzas arba saugiklius).Sitaip sujungus kisi trafa y lizda ,jei viskas gerai turi ampermetras rodyti 10ma srove.Na ir toliau kaip rasiau derint.Paskui ismatuoji isejime ant kiek mv.Isejimas tarp + isejimo ir tarp zemes.Tik nesumaisyk ne tarp maitinimo +,tarp isejimo (shemoi aiskiai nupiesta.Jei kas neaisku klausk 🙂
http://users.swing.be/edwinpaij/ampli_mosfet_simple.htm Va cia yra isamiau viskas.
edvinui: stipriu as esu sukonstraves gana nemazai ir pardaves ne viena tik sakau su mosfetais reikalu neturejau jie man kolkas galima sakyti naujiena. tiesiok pirmo paaiskinimo nesupratau 🙂
tie anonimo tai mano zodziai nebuvau prisijunges
Valdai,kokius stiprus twerei iki siol?Ant tda?Ar ant kokiu tranzu?
juk sakiau kad tik su mikroschemom su tda, lm, ir stk viena esu padares bet jis jau semai parduotas 😀
Aisq :)kaip mosfetinis sekasi pajunkt?Groja gal jau?
dar tik eisiu tuoi schemos esdinti 🙂
beje as si stipriu naudosiu subui zinoma jai jis veiks.
gal turi koki aktyvu filtra pasiulit kuris tikrai gerai zemus atskirtu nes kelis esu pasidares tai jie vistiek praleidziai vidutinius ir ne tas efektas iseina, be to ju neturiu dabar
Pradinio normalaus nežinau kolkas… Siūlyčiau ką nors su operaciniais ką nors gaminti http://sound.westhost.com/project97.htm
Darysi pagal orga nu ant peties po vieana tranza ar po du?
na bandysiu du tranzus ant peties kabinti.
Ramybe su dviem 150ma-200ma 🙂
Norint nustatyti ramybės srovę, pajunk ampermetrą nuosekliai teigiamam ar neigiamam maitinimo poliui. Potenciometrą nustatai taip, kad ramybės srovė nebūtų didesnė nei 100mA. Jei bus mažesnė, tai stiprintuvui tik lengviau 😉
Prieš pajungdamas akustinę sistemą, pamatuok ramybės metu esančią išėjimo įtampą. Ji neturėtų būti didesnė nei 50mW.
P.S. visi ramybės srovės nustatymai vyksta užtylinus garsą…
P.S.S. pirmą kartą jungiant stiprintuvą, patarčiau nuosekliai kiekvienam maitinimo poliui (+ ir -) prijunkti varžas (maždaug po 47 Omų ar pan.), kad esant klaidom nenulėktų galiniai. Jei taip prijungus viskas OK, tada galima bandyti be varžų.
Dovydai ta paty as parasiau 🙂
bet tik is jo as ir supratau kaip normaliai ji suderinti 😀
O kaip patikrint ar mosfetas sudeges?
aciu
Tranzistorius galima paprastai patikrinti su testeriu :!. Kai tranzistorius geras, varž yra tik tarp Ištako (Source) ir Santakos (Drain) į vieną pusę, į kurią pusę yra nukreiptas apsauginis tranzistoriaus diodas. Toki diodą turi visi galingi lauko tranzistoriai. Tarp visųu kitų išvadų jokios varžos neturi būti! Dažzniausia, jei tranzistorius pramuštas, atsiranda varža tarp Užturos (Gate) ir kanalo (betkurio iš Source ar Drain išvadųu). Dažnai, kai tranzistorius blogas, yra tiesiog trumpas tarp visų išvadų x)
Taigi, jei varža yra tik į vieną pusę ir tarp S ir D, tai, manykime, kad turim gerą tranzistorių 😀
Aisku. Aciu uz pagalba ! 🙂
dar norejau pora klausimu uzduot.
1. tranzus reik izoluot nuo radijatoriaus?
2. c1 tai elektrolitas ar bipoleris kondensatorius?
3. dar du papildomi mosfetai ant peties, ar juos reik junkti per tokio pat nominalo varzas kaip ir anie du?
t7 t8 🙂
1.Jei visi tranzistoriai ant vieno radiatoriaus, tai izoliuoti reikia.
2. Jei nori, kad būtų pigiau, dėk elektrolitinį. Jei nori gersnės kokybės, dėk plėvelinį. Šiaip, manau šiuo atveju didelio skirtumo nėra 😉
3. Papildomus tranzistorius jungti reikia taip pat kaip ir esančius schemoje (per tokias pačias varžas).
ziurejau lauko tranzu dokumrntazija bet tek kazkokiom raidem netokiom suzimetos kojeles. noriu pasitikslinti
*****
* * cia ziurin tis priekio
*****
***** 1 baze
* * * 2 colektorius
* * * 3 emiteris
* * * ar taip sory uz brezini 😀
1 2 3
ten nupiestas tranzas kas nesupranta geriau isiziurekit 😀
na stiprintuva susirinkau ir veikia bet kai groja girdidisi kazkoksai traskejimas. gal zinote kas nors del ko jis yra?
Potencas gal?
ne cia ne potence esme net nepajungus signala traska o siaip as jungiu per pirmini stipriu.
o galetu trasketi jei blogai suderinta ramybes srove?
Jei atsukus bet kurią ramybės srovę traška, tai kalta tikrai ne ji. Kaip gali stiprintuvas traškėti be signalo?
Kai per maza ramybes srove garsas kraipomas :)tad pazek
ijungus stipriui maitinima ir pajungus kalonele kaip minejau girdisi kazkoskai tuksejimas tuk tuk tuk tuk kazkur 2 kartus per sekunde atjungiu isvis signala jis vistiek nedingsat reiskiasi beda stipriuje.
veliu pajungiau stipriui signala ir ijungiau muzika negarsiai vistiek girdisi tuk tuk bet kaip pagarsini jis daingst.
isvadas padariu kad per maza ramybes srove nes kaip klausausi garsiu srove padideja ir viskas susinormalizuoja bet kaip man pakelti ramybes srove kaip paderinamuojiu potenca nusuku i viena puse tuksejimas padazneje i kita reteja bet neisnyksta. manau aiskai aprasiau, gal kas gali padeti isspresti sia problema
Panašu, kad stiprintuvas žadintusi/generuotu. Pažiūrėk kaip grįžtamasis rišys.
o ka ten ziuret ?
ne senai netycia sulieciau du radijatoriu stiprius uzsitrumpino ir jau maniau kad tranzam galas bet dekui dievui nudege saugiklis. pakeiciau saugikli ir stiprius pradejo gerai veikti jokio traskesio nera kas buvo blogai net neisivaisduoju
Aš irgi, kai testavau, buvau užtrumpinęs radiatorius 🙂 Ten maitinimo + ir -. Tai gerai, kad pasitaisė 🙂
kiek W rezistoriai (tie kurie nesuzimeti) ? 0.25W tinka ?
Čia kalbama apie tuos rezistorius, kur pajungti prie MOSFET tranzistorių? Rezistoriai, per kuriuos lauko tranzistoriai jungiasi prie -V ir +V, turi būti galingi vieliniai, 5W. Rezistoriai, kuriais ateina signalas į MOSFETUS (į gate) gali būti silpni, kad ir 0,25W
dar paklaust norejau apie ta stipriaus apsauga kuri nupiesta virsuje. o ji apsaugo jei stiprius groja visu garsu ir uztrumpinami isejimai? 😀
Manau, kad schema nepasaugos. Turėtų nulėkti saugykliai.
Dovydai be reikalo iskraipei sawo nuoziura stipro parametrus keisdamas varzas.Nes su +/-55V maitinimu tu gali daug w paimt, jei galai leidzia.55*55=3025\4*2=378W RMS prie 4 ohm,3025\8*2=189W RMS prie 8 ohm.Tad jei tau reike 200W neapsimokejo isderyt varzu ir kelt ytampa :)Nebent ziurejai su oscilu kaip dirba stiprekas ,kai pakeitei varzas.Bet vistiek ziurint y skaicius neapsimoka keist.:)
Varžas pakeičiau tada, kai pakėlus maitinimo įtampą nulėkė galas. Šiaip manau, kad tokia galią būčiau išspaudęs ir su 2 MOSFETais, bet su 4 pagerėja šiluminės savybės ir mažesnė tikimybė kad beklausant nulėks 🙂
Bet tau neapsimokejo kelt ytampos isvis,nepakelus ytampos det 4 mosfetus ir grot…. 🙂
kas darosi, kai stiprintuvas zadinasi? as surinkau ji, bet jis neveikia, ramybes srove suderinau, bet i isejima duoda 30V!!!!!!!!!! kas blogai gali buti? o vat dar truputi kaista T4. o ar visu tu tranzu, kur isvardinai cokoliuotes tinka i PCB? padekit, ka man daryti?!?!?
Paziurek ar visi komponentai schemoje yra ir jie kontaktuoja pvz R1 47k varza nekontaktuotu tas tau butu isejime nuolatine,man taip buvo netycia atsilitavo viena koja varzos.
nu pas mane viskas lyg ir kontaktuoja. o jei nekontaktuoja, tai detales gal nedegs?… Hmm… reiks pabandyt isigilint i schema, nes sumeciau viska pagal pcb ir viskas… o kas darosi kai stiprintuvas zadinasi? ka tai reiskia?
hrrrrr…. tai as mulkis… nepasiziurejau 2N5401 cokoliuotes ir sukisau i pcb, kai originaliam puslapy suzymeta, tai vat ir sumaisiau emiteri su kolektorium… einu ziuret, kas nudege…
Jei nekontaktuoja pvz ta varza R1 tai nedega niekas tik isejime nuolatine.Tai reik pries tweriant ziuret y schema ir y motazsine kad cokoliuotes atitiktu.
Schemoje netoli F1 ir F2 yra dalys T ir R. Ten kokias detales naudot, aumenyje tranzistoriaus numeri ir rezistoriaus varza kokia? Beja kiek suprantu atvaizduotas stiprintuvas vienam kanalui?
Varžos ir tranzistoriai tokir patys kaip ir kitam pety. Pirma siūlyčiau bandyti tik su dviem galiniais tranzistoriais ant peties.
O tu neturi foto kur butu ant montazines schemos parodyta kaip sudeliot dalis, kadangi neturiu sioj srityj daug patirties ir bijau pridaryt klaidu.
Jau pasidariau pats montazine schema su tam skirta programa. Dar noriu pasidomet ar jam tikrai reik 250W transformatoriaus ar gal pakaktu ir silpnesnio?
Galima ir silpnesnį transformatorių naudot, bet bus išvystoma mažesnė galia.
kiek tau jis aciejo mano skaicevimais tai apie 130.lt
Sunku dabar man suskaiciuoti, kiek man tai atsiėjo. Juk kai darai sau, neskaičiuoji nei darbo, nei laiko.
nu as ir galwoju toki tvert bet as jau is pusiau padaryto RADIOTEHNIKA UKU 020 kelis dalis ismeti keles naujas ir kaip naujas katik is gamyklos 🙂
Labas visiems! man taip pat yra bedu su siuo stiprium. atrodo viska padariau pagal visus nurodymus, bet vienas po kito kepa galiniai tranzai !sad Klaidos ieskojau dvi dienas bet neradau :(( gal galetumet kas ka nors patart?? ?!
Bandant siūlyčiau kiekviena stiprintuvo maitimo polių jungti per kokių 75 Omų varžas, tada išvengsi detalių degimo. Gal bloga ramybės srovė? Gal montažo klaida? Gal nukepęs dar koks tranzas? Be priežasties galas neturi kepti.
po to kai nukepe isemiai galinius tranzus ir pamatavau ytampa t7 drain-gate. ytampa 110v! suprantu kad tai nenormalu, bet visus tanzus tikrinau, visi geri ir atrodo gerai pajungti
ai tiesa, pajungiau ant + ir – 130 omu varzas, bet jos nepadejo !sad
Tai gal tada MOSFETai į gate gauna per didelę įtampą ir būna pramušami (kiek žinau, daugiau 20V į gate paduoti negalima). Bet kuriuo atveju kazžkas blogai. Patikrink stiprintuvą be galo, pažiūrėk kaip veikia kievienas kaskadas.
radau beda bet nezinau kaip je isprest, visa srove eina per T1. tada jis atidaro t6 ir per r11 srove is draino per gate eina y minusa. t1 nenukepes. isemes tikrinau.
o bendra trafo ytampa tarp + ir – turi but apie 100v? neklystu?
Pas mane tarp + ir – yra apie 115 – 120V, tai 100V tikrai ne per daug.
tai tada beda kaskur kitur… o koke tui but ytampa ant gate jei viskas gerai? ar visai neturi but?
Manau, kad ramybėj ant gate neturi būti išvis įtampos. Šiaip tiksliai negaliu pasakyt, nes negaliu dabar išmatuot.
o gali but del to kad maitinimo bloke ydejes dwigubai mazesnes talpos kondensatorius?
Dėl mažesnių kondensatorių maitinimo bloke viskas vistiek turi veikti.
gal turi montazine apsaugai ?
ta prasme,Tai apsaugai kuri gale parodyta nuo aukstos ytampos
Apsaugos montainės neturiu, Schema labai primityvi, tai netyrėtų kilti problemų pačiam nusibraižyti !shy
zinai labai tingiu 😀 nu bet turbut teks 🙂
pas mane tokia pati nesamone kaip pas efka.. kaista r11, r3, r5, r4. viskas praeina per t1……….
Sweiki! Esu pasidares 200W stipriu su IRFP240 ir IRFP9240.Problema tokia kad pas mane kas kart kaij ijungiu nudega saugikliai!!!Maitinu 2x42V DC!Gal galetumet patart ka daryt?
[blockquote]Sweiki! Esu pasidares 200W stipriu su IRFP240 ir IRFP9240.Problema tokia kad pas mane kas kart kaij ijungiu nudega saugikliai!!!Maitinu 2x42V DC!Gal galetumet patart ka daryt?
Pirmą kartą jungiant reikia jungti ant kiekvieno maitinimo poliaus po varžą, kad esant klaidom nenulėktų galas. Jei iškart meta saugyklius, tai reiškia nulėkęs galas arba ne tik jis. Patikrink visus galinius tanzistorius, o po to ir kitus.
Del varzu taj ju nestaciau pries patikrinant.Tikrinau galinius tranzus tai tarp IRFP240 pirmos ir antros kojos rodo trumpa tarp kito tranzo ir jo koju nieko (trumpo nera).Kitaip patikrint nemoku 🙂 .O dar norejau klaust kodel turetu ismust tuos tranzus jungiant pirma karta?
Kaip patikrinti, esu išsamiai aprašęs pirmuosiuose komentaruose. Jei tarp pirmos kojos (Gate) ir dar kažkokios yra trumpas, tada tranzistorius nebegeras.
Galiniai galėjo nulėkti dėl blogai nureguliuots ramybės srovės, montažo klaidų.
Dabar taj del tranzu nzn.Galejau padaryt tik montazo klaidu o del ramybes sroves taj man rodos reik is pradziu ijungt ji ir tada reguliuot.Nu tiesasakant nzn jau 3 metus uzsiimu elektronika ir nedarydavau montazo klaidu.Viskas iki siol budavo geraj.Buciau lb dekingas Dovydai jej paziuretum.Va dedu pora nuotrauku…
Is anksto aciu!
Viskas atrodo labai gražiai !shy
Gal bėdos su tranzistorių cokoliotėm? Ką dėjai vietoj T3, T4. T5, T6? Nes gali būti, kad kai kuriem skiriasi išvadų išdėstymas, nuo montažinės plokštės.
Dar pažiūrėk, ar yra tarp T4 ir T6 tranzistorių varža max iki 2,5K.
Nu vietoj T3,T4 dejau MJE350 o vietoj T5,T6 MJE340.O tarp T4 ir T6 1.2KOhm. 😕 Gali buti dar toks variantas kad tranzistoriai beperkant jau buvo blogi?Tiesasakan tokio man dar nebuvo 😀
Kad pirkti tranzistoriai blogi, tikimybė 0,00000001% 🙂 Gal sudeginai MOSFET’us statiniu krūviu?
Bandyk ieškot montaže klaidu, taip pat pažiūrėk ar nenukepė dar kas.
Nu kiek ziurejau montaze klaidu tikraj nera 🙁 .Bet ir tiek darbo idejes nenoriu mesti taj ka siulai?Pirkt naujus tranzus.Ir jej nesunka plz paziurek dar tu gal rasi montazo klaidu?Ir beto kas tas statinis kruvis?
Aciu!
Tikrinau galinius tranzus pagal tavo aprasyta taisykle,taj pastebejau kad vienas perdeges o kitas sveikas gali taip but?Ir tada norejau paklaust ar sis stiprintuvas negeneruoja ir ar tinka 12″ subui?
Beto jaj as maitinu 2x42V isligintos taj man reik vietoj R8,R9 ir R11 100Ohm rezistorius statyt? 🙂
Manau, kad gerai bus ir kai R8, R9, R11 470 Ohm.
Šį stiprintuvą ir naudoju 12″ subui. Ar generuoja, pamatysi padaręs veikiantį stiprintuvą 😉 Man negeneravo, su tokiom detalėm negeneravo.
Dar norejau paklaust koki geriau wooferi naudot sitam stipruj ar 4 ar 8Ohm?Prie kurio maziau generuotu,laisvesnis darbas butu ir aisq kaip tranzai kaistu? 🙂
Na šis stiprintuvas veikia tieks su 4 ir 8 omais. Su 8 omais galia gal 30% mažesnė, bet tada ir automatiškai mažiau viskas apkrauna, dėl ko mažiau ir kaitimo. Bet kam turėt galingą daikta ir jo pilnai neišnaudot? 😀
Beto man vienas ciuvelis sake kad kai galiniai tranzai kabo ant laidu taj lb generuoja?Tau kaip?Man taj irgi tajp atrodo kad generuot turetu labiau negu paprastaj ilitavus i plokste?Kaip geriau daryt gal patartum ar ner skirtumo?
Generuoja ar ne, dėl laidų, manau, priklauso nuo to, kaip viskas išdėstyta. Vistiek iš galinių tranzų eina išėjimas į akustinę sistemą ir jis nebus trumaps kelias, tai to kad ir kaip norėtum neišvengsi. Laidų varža irgi nieko neturėtų įtakoti, nes dar specialiai jungiami šuntai prie galinių tranzistorių.
Jei stiprintuvo įėjimas bus neapsaugotas nuo išėjimo (arti vienas kito), tai bus pagrindinė generavimo priežastis. Taip pat visos žemės tuėtų sueiti į vieną tašką.
Nebijok taip to generavimo 😉 Idealių stiprintuvų nebūna…
Supranti as bijau tik del to kad pas mne galiniai tranzai ant 50cm laidu kabo 😀 taj ir bijau generavimo?Gal patrumpint?Kokio ilgio taviskiai?
Pas mane gal 30 – 40 cm ilgio.
Beto dar iskilo klausymelis.Sakai kad si schema neturi apsaugos garso sistemai?O kam tada saugikliai yra numatyti?Ir beto jej saugikliai sitie neapsaugo gal galetum nufotkint arba gal jau turi PCB gatava apsaugos?Is ankto aciu!
Garso sistemai apsaugoti naudojau schemą, kuri taip pat pateikta. Akustinė sistema įjungiama po keletos sekundžių nuo stiprintuvo įjungimo (nesigirdi įjungimo triukšmo) ir atjungiama, jei apsauga gauna nuolatinė įtampa.
Dovydai pas mne jau antrakart perdege galiniai tranzai!!!
Gali but kad del to R8,R9,R11 dejau kaip pas tave 470omu 0.5W rezikus?Gal reik man tada 100omu det?
Gal per daug maitinimo duodu.Mainitnu +-42V isligintos.Nors seip raso kad nuo +-35 iki +-50V isligintos
NZN KA DARYT? :((
Pažiūrėk kas ateina į MOSFETų gate išvadą.
Visad bandyk schema tik su rezistoriais ant kiekvieno poliaus (+ ir -) ir kai atrodys, kad viskas gerai, tada junk tiesiogiai.
Man isvis kai ijungiu be galiniu tranzu taj vieno gate rodo -18 o kito -33V !alien
Mirror nereikia. Užkėlus ant plokštės, viskas gaunasi gerai.
Skype nenaudoju.
Tada nesuprantu as kas gali but blogaj… 🙁 viskas geraj jau 100 kart pertikrinau tik nzn kodel taip yra.Gal tranzus absoliuciaj vusus keist nors tikrines pamaciau kad visi geri isskyrus galinius MOSFETUS 😐
Beto tikrinau visus tranzus visi geri,monatzo klaidu nera!!!Net neisivaizduoju kas gali but!!! 🙁
Dovydaj siulyk ka daryt nes greiciau noriu sia problema sprest 🙂
Dovydaj gal kad nerasyt cia taj duok savo skype koki tada susirasysim ir issiaiskintume kas ten pas mne negeraj 🙂
Jei į gate pareina nuolatinė, tai nieko gero. Teks tikrinti po vieną pakopą. Neskubėt daryt – sutaupysi nervų ir pinigų.
Taj pasakyk savo skype susirasysim tada.Beto darant pagal tavo duota schemute lazerinio printerio metodu reik mirror daryt?
Tau sita schemute geraj veike is karto ar reikejo dar kazka keist?
Ir as butent pagal sita schema darej?Gal visdelto maitinu per didele itampa +-42V?Na seip nzn kas galetu ir but gal keist tada visus tranzus ir bandyt su mazesna +-30V itampa?
Blyn as niekaip nesuprantu kaip as galejau sudegint tranzus vos ijuges stipra? 🙁 Ir taip logiskai mastant +-42V sitam stiprintuvuj yra tikraj ne per daug!!! Tikrinau visus tranzus?VISI JIE GERI!!! tik kodel kai galinius pajungiu jie sudega??? Del ko cia taip gali but? 😕
Aš nežinau kaip padėti %-6 Tikrink…
Zukas jeigu ka tai gali pabhandyt http://www.elektronika.lt forume susirasti ten tikra yra tema apie sia schema 😉 Deja man lygiai tokia pati problema neisivaizduoju kas darosi vos tik ijungiu saugiklis pokst mosfetai sau x)
Dovydai ka naudojai vietoj T3,T4,T5,T6?
Vietoj T3,T4,T5,T6 MJE340 ir MJE350.
ar sei schemai nereike miror daryti dabar kaip kompe matau? 😀
Ar reikia, priklauso nuo tavo naudojamos montažinių plokščių (PCB) technologijos. Šiuo atveju, padaręs plokštę, pažiūrėk iš takelių pusės ir jei matysi užrašus teisingai, reiškia padarei teisingai.
as naudoju akumuletoriaus pakroveja nuo 9 iki 80v transformuojant ytampa didinu ir eina i lygintuva tik su siuo daiktu as jy pirma karta paleidau pasiskolines is darbo, kai nusibodo pirkt gala :D, se schema reike perziuret neturiu laiko reik skaiciuot 🙂
e o gnd trafo ir stiprintuvo gnd kartu kontaktuot turi?
Stiprintuvas turi būti maitinamas 3 laidas: +, GND (0), -. Taigi, GND turi būt prijungtas.
bet ten ytampa ateina
bet gnd su ytampa taip turi buti jog ce sujunge dvi antrines vijas? kaip pavaizduota brezinyje ir nuo to nuimtas gnd?
as kol turejau ta tai viskas aisku bet pasidariau pats trafa tai todel ir klausiu 🙂
viskas ok dasuto jau veza, blemba nesigailiu 🙂 daugiause vargo buvo kol trafa pasidariau nes pirkti per brangu
coolnetikejau kad toke paprasta schema taip gali vezti
sweiki. pasidariau du kanalus sito stiprintuvo. maitinimas pas mane +-40. vos tik jungi, saugiklius iskart nusaudo. nesuprantu kas galetu buti netaip. viska padariau pagal pcb, klaidu atrodo nera. o jei nepajungus valdymo i galinius tranzus jie vistiek stipriai kaitina radiatoriu. gal kas galetu patart kur bedu ieskot? ps. gale irfai, viduryje mje, o priekyje 2N5401. pdekit kasnors. iskart dekuj.
Jei galiniai pakepę, tai kad jungsi ir be signalo saugiklius šaudys. Apskritai, junti su atvirais Gate neprotinga, nes atsidarius abiejų pečių galiniams tranzistoriams vienų metų gausis trumpas jungijmas.
Įsitikink ar nemaišai maitinimo poliarumo. Taip pat pažiūrėk koks signalas pareina į galiniu Gatus. Signalas į gate neturėtų viršyti 15V įtampos.
Dovydai turiu klausima, čia radau beveik tokią pat schema tik tarp T1 ir T2 yra įdėtas reostatas, kaip jis įtakoja stiprintuvo darbą ir kuo šis stiprintuvas skiriasi nuo tavojo 😐
Ir be to kokius C1, C2, C3 ir C4 dėjai?
Sveikas. gal zinai kas galetu mzdg buti jei mano surinktas mosfet’as tyliu garsu groja kokybiskai o garsiau jei paleidi kokybe dingsta ir garso ne tiek jau daug? beje as jungiau 2mosfet’us vienas kai groja muzika kaista o kitas ne.
Pagal požymius kažkas blogai prieš galinius 😐
kaip manai kaip jis grotu nuo tavo keitiklio is 12 y 35 ? seip ar isvis gronu.
Žinoma, kad grotu. Tik nuo +/-35V maitinti neverta tokio stiprintuvo, nes gausi mažai galios. Keitiklyje reikėtų suvynioti daugiau vijų anytrinėm apvijom ir taip gautum didesnę įtampą (pvz. +/-50V).
uhhmmm dekui
sveikas Dovydai. Gal gali pasakyt kur tas petys… durnas klausimas, bet nežinau… Kažkaip niekas normaliai nepaaiškina… 🙂 Dėkui
Petys, tai galinai tranzistoriai, prijungti ant kažkurio vieno maitinimo poliaus.
Sweiki! tiek jau prisiskaiciau apie si projekteli kuris suintrigawo mane esu lytawes stiprintuvu bet ne tokiu galingu. Tai norejau paklausti noreciau toki mosfeta pasidaryti masinoj bet apie tranformatorius as dar zalias! taigi kas padetu is 12v padidint i 50v?
Tam reikėtų naudoti impulsinį keitiklį.
isigilinau itranformatoriu gaminima ir supratau tik del watu ar uztektu 120 kaip siame saite yra parasyta ar ne?
Kalbant apie transformatoriaus galią (Wattus), reikėtų mažiausiai bent 250W-300W galios transformatoriaus kanalui.
Sveiki. kiek jums visiems proto bokstams metu? man tai 16 🙂 kaip jus kalbat ir skaiciuojat man net galva iskausta kai bandau visiskai suprast… as pats bandysiu po kurio laiko jei uzteks lesu toki sukonstruot nes mikruskes jau nusibodo…
Dar norejau paklaust Dovydo, tie kiti du mosfetai tai tie kur schemoj nepazymeti ar kur nuorodoj davei? ar tuos nepazymetus nebutina det?
Jie nėra būtyni, bet naudojant papildomą porą, pagerėja jų terminės sąvybės, kas leidžia bandyti imti daugiau galios.
Kaip jus issprendet problema kad tranzu negalima jungt prie vieno radiko? kiekvienam atskira tai man neapsimoka… ir ar visus negalima jungt prie vieno ar tik Mosfetus?
Galima naudoti silikononius, žėručio ar kitus izoliatorius, tarp tranzistoriaus ir radiatoriaus. Taip pat reikia izoliatoriaus ir pačiam varžtui.
Rodos galima, vieno peties tranzistorius dėti ant vieno radiatoriaus.
Gal galetumet man atsakyt i siuos klausimus?
Kokia kondencatoriu C1, C2, C3, C4 darbine itampa ?
Kokia visu angliniu rezistoriu galia turetu buti?
Ir kokio galingumo turetu but P1 paderinamasis rezistorius?
Galingas nebūtinas, rodos dėjau 0,125W.
turiu grundig CD660 cd grotuvą. Ar gali būt kad jis skleidžia šaižų garsą dėl to, kad jo kondensatoriai susenę?
Klausimas ne į temą.
Labai abejočiau ar garsas dėl kondensatorių. Tikriausiai kažkas yra negerai suaktyviniais elementais (padegę ir t.t.).
kaip manot, ar uztenka 15x8cm radiatoriaus, esanciam tunelyje su ventiliatorium, 8 ar bent 4 mosfetam ausint?
kokius jus naudojot ir kaip kaito?
http://users.swing.be/edwinpaij/ampli_mosfet_simple.htm
ka sioje nuorodoje daro palpildoma melynai pazimeta schema (su T9 ir T10)? ir ka reaguliuoja tas P1?
Aciu uz atsakyma.
Su tranzistoriais T9 ir T10 realizuotas stabilios srovės šaltinis. Tai padidina stiprintuvo stabiluma ir mažina iškraipymus.
P1 reguliuoja diferencinės pakopos pečių veikimą. Su P1 galima sureguliuoti, kad abu pečiai veiktų simetriškai.
Sveiki, pasidariau neseniai sita stiprintuva maitinau +/-38V pajungiu testeri ir nieko jis nerodo pasukiojus pareguliuojama rezistoriu, siaip stiprintuvas groja, bet esu palikes rezistoriu minimalioje padetyje, bet noretusi suderint, kazin kodel nieko man nerodo, gal ytampa per maza maitinimo? tokia laikinai pajungiau
jungiant voltmetra lygiagreciai R15 ar R14 rezistoriams ir nieko nerodo,kas cia galėtu but negerai, stiprintuvas groja neblogai 🙁
na jau lyg reguliuojasi,permazai pasukdavau 😀
sveiki turiu klausima turiu isidejes suba fly su integruotu stipreku 250 viskas gerai veike bet po karstos dienos paklausimo muzikos jis pradejio kaisti ir pats uzkaista isijunge atsala isijunge ir taip dabar sokineje kas koki 20 sek, kas ce yra ka reikekeisti jis veike bet isijunge issijunge automatiskai kas koki 20 sekundziu ir labai karstas ausintuvas aliuminis neimanoma rankos laikiti,padekite
Greičiausiai kažkas sudegė ir dabar pastoviai kaista galiniai tranzistoriai. Reikėtų rasti gedimą ir jį pašalinti.
Sveikas, klausimas gal biski ne i temą, bet del ko sudegė TDA 7294 (nes pats turiu pasidares pagal sita schema 🙂 )?
TDA7294 sudegė greičiausiai dėl didelės maitinimo įtampos ir temperatūrinio režimo nesilaikymo.
Ačiū!
Sveikas. Kiek butu RMS, jei ant peties kabinciau po viena mosfeta toki?: http://www.infineon.com/dgdl/SPW47N60C3_Rev%5B1%5D.2.6_PCN.pdf?folderId=db3a304412b407950112b408e8c90004&fileId=db3a304412b407950112b42dff93492f
Petys sudaromas iš P ir N kanalo MOSFET tranzistorių, tad vien tavo minėtų SPW47N60C3 (N kanalo) tranzistorių nepakaks.
Tfu, nepagalvojau. Gal paaiskintum, kaip skaiciuoti RMS? nes su parodytais tranzais tavo rasoma galia 200w, nors datasheet`e deklaruojama 150w. kaip cia skaiciuoti?
Stiprintuvo išėjimo galią (RMS, sinusinio signalo atveju) galima apskaičiuoti maždaug taip:
P(RMS) = (Umait/1.41)^2/Rapkr
Kur :
Umait – maitinimo vieno peties įtampa
Rapkr – apkrovos varža
Realiomis sąlygomis tranzistoriai patys turi varžą bei sandūros įtampą. Taip pat maitinimo įtampa dėl vidinės šaltinio varžos esant didesniam apkrovimui krinta. Taigi, reali stiprintuvo išėjimo įtampa būna mažesnė išvardintų ir kitų priežasčių.
Tranzistorių galia kiekvienam pečiui parenkama didesnė, nei pikinė stiprintuvo galia.
labas,gal turite minciu kas gali buti stiprintuvas su mosfet ijungtas nepriklausomai nuo garso tarpsniais viename kanale slamesys(apibudint galiu,panasiai kaip lempiniam stiprintuve galine lempa nekontaktuoja)?
Sveiki.
Iš pradžių bandyčiau išsiaiškinti kuriame trakte atsiranda iškraipymai: pradiniame stiprintuve/tembrų bloke ar galios stiprintuve.
